항로 표지판의 종류와 분류 대상 정리



항로 표지판의 경우 선박이 바다에서 항행하는 것을 도와주기 위하여 인공적인 시설물을 만들어서 선원에게 알여주는 것을 말합니다. 하지만 항로표지판의 경우 상당히 복잡 다양하게 구성되어 있어서 오늘은 해당 항로표지판에 대해 정리를 해보고자 합니다.



항로 표지판의 종류와 분류 대상 정리



    항로 표지판의 종류와 분류 대상 정리

1.  항로표지란?
2.  항로표지 기본요건
3.  항로표지의 분류
4.  항로표지의 종류





    항로표지란?



 항로표지란?

등광, 형상, 채색, 음향, 전파의 수단에 의하여 선박의 항행을 돕기 위한 인공적인 시설물을 총괄하여 명칭합니다. 항로표지판의 경우 상당히 세심하게 체크를 해야 합니다.

항로 표지판의 종류와 분류 대상 정리



선박이 안전한 항해를 하기 위해서는 항상 기회가 있을 때마다 자선의 선위를 확인할 필요가 있습니다. 연안을 항해할 때나 출입항할 때에는 해상의 뚜렷한 목표 예를 들면, 섬, 곶, 산봉오리 등을 이용하지만 뚜렷한 목표가 없는 곳이나 야간에 항행할 때에는 이들 자연목표만으로는 만족스런 선위의 확인이 곤란합니다.



그래서 선박의 교통량이 많은 항로, 항구, 만, 해협, 그리고 암초나 천소가 많은 곳에서는 등광, 형상, 채색, 음향, 전파등의 수단에 의하여 선박의 항행을 돕기위한 인공적인 시설을 필요로 하게 되며 이러한 목적을 달성하기 위하여 설치된 시설을 항로표지라고 합니다.

반응형







       항로표지 기본요건



 항로표지 기본요건

항로표지는 선박의 안전과 운항능률의 증진을 도모하기 위하여 계속 변화하고 있는 해상교통의 실정을 고려하여 적절하고 유효한 요건을 구비해야 합니다.



특정한 조건을 만족해야지만 해당 항로표지만으로 역할을 다할 수 있습니다. 그래서 다양한 방식들을 챙겨서라도 확인해야 합니다. 간혹 잘못된 표지로 인하여 사고가 발생할 수 있음으로 하나하나 꼼꼼히 챙겨야 합니다.



• 국제적으로 간편하고 누구나 식별하기 쉬울 것
• 일정한 장소에서 항상 고정되어 있어야 하며 정확히 운영될 것.
• 신뢰성이 높고 항상 이용이 쉬울 것.
• 이용자에게 친근감을 갖는 개성이 있을 것.
• 평상시에는 항해자가 무시할 수 있고 필요에 따라 즉시 이용할 수 있을 것.
• 대응성이 있어 수로도지의 참고나 계속관측을 필요로 하지 않는 것일 것.





항로표지 판 기준 바로가기

    항로표지의 분류



 향로표지의 분류

항로표지의 경우 일반적 분류로 광파표지, 형상표지, 음파표지, 전파표지, 특수신호 표지 5개 분류를 통해서 구분을 하고 있습니다. 각 표지판 마다 특성 있게 구성하고 있어서 사용하는데 편의성을 갖춘거 같습니다.

광파표지	야간에 등화를 이용하여 그 위치를 표시하는 것으로서 주표로서도 구조를 같이 하는 것  종류: 등대, 등표, 도등, 조사등, 지향등, 등주, 교량등, 등부표, 등선
형상표지	주간에 그 형상, 색채 등으로 위치를 표시하는 것  종류: 입표, 도표, 부표
음파표지	안개, 눈, 비 등으로 시계가 나쁠때 음향을 발하여 그 위치를 표시하는 것  종류: 에어싸이렌, 전기혼, 다이아폰, 모터싸이렌, 종
전파표지	전파의 여러가지 성질을 응용하여 항해지표로 하는 것  종류: 라디오비콘, 레이다비콘, 레이마크비콘, 로란, 데카, 쇼다비젼, 오메가, 레이다국
특수신호 표지	좁은 해협, 수로등으로 선박의 교통량 또는 조류의 방향등을 주야간에 전파 또는 형상물로서 항행선박에 항법상의 자료 등을 통보하는 것  종류: 통항관제신호표지, 조류신호표지, 기상신호표지







    항로표지의 종류



 항로표지의 종류

기본적으로 항로 표지의 종류는 한국항로표지기술원 홈페이지 접속하여 항로표지의 종류 정보를 확인 가능합니다. 찾는 방법은 한국항로표지기술원 접속  홍보  알림  항로표지 소개  항로표지 종류를 선택해서 확인해 보시면 간단히 확인이 가능합니다.



• 요구되는 범위내에서 충분히 볼 수 있을 것
• 섬광과 암간이 적당한 간격으로서 항해자가 쉽게 식별할 수 있는 속도로 정확히 반복될 것
• 등명기 및 광원은 가능한 효율이 높고 신뢰성이 높은 것일 것
• 지리학적 입장에서 항로표지의 용도, 목적을 만족시킬 수 있고 충분한 안정성을 가진 것일 것

구분	내용

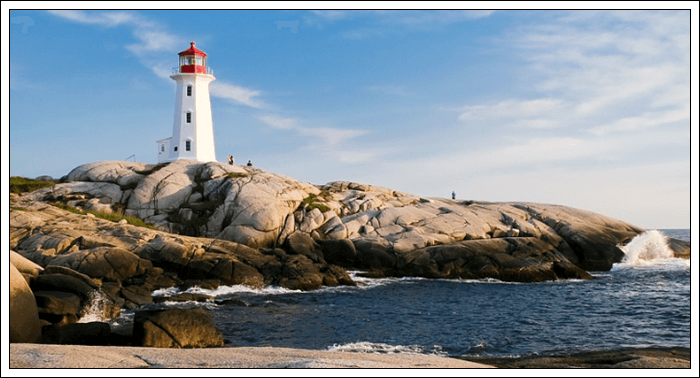

등대	항해하는 선박이 육지나 배의 위치를 확인하고자 할 때 사용하거나 항만의 소재, 항의 입구 등을 알리기 위하여 사용하는 것으로 연안의 육지에 설치된 등화를 갖춘 탑 모양의 구조물을 등대라 합니다. 유인등대와 무인등대가 있습니다.
등주	등대와 동일한 목적으로 사용되지만 기둥모양의 단순한 형태를 갖춘 부동 등을 발하는 것을 등주라 합니다.
등표	암초나 수심이 얕은 곳 등에 설치하여 주변을 항해하는 선박에게 장애물 및 항로의 소재 등을 알리기 위하여 사용하는 구조물로서 등화가 있으면 등표라고 하고 등화가 없으면 입표라고 합니다.
조사등	암초나 방파제 끝의 돌출부분 등을 조사(照 射)하여 주변을 항해하는 선박에게 장애물의 소재를 알리기 위해 설치한 투광기를 갖춘 구조물입니다.
도등	선박의 통항이 곤란한 좁은 수로, 항구, 만 입구 등에서 선박에게 안전한 항로를 알려주기 위하여 항로 연장선상의 육지에 고저차가 있도록 설치한 2기의 탑 모양의 구조물로서 등화를 발하는 항로표지를 도등이라합니다.
지향등	선박의 통항이 곤란한 좁은 수로, 항만, 만입구 등에서 선박에게 안전한 항로를 알려주기 위하여 항로 연장선상의 육지에 설치한 것으로서 녹광, 백광, 적광, 지향등용 등기를 갖춘 탑 모양의 구조물로서 백광구역이 안전항로입니다.

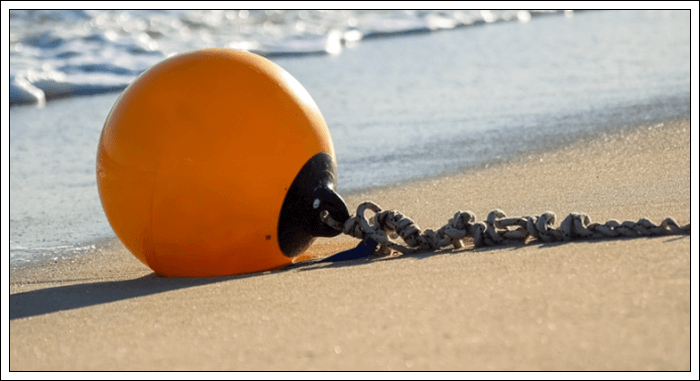

등부표	항해하는 선박에게 암초나 수심이 얕은 곳의소재를 알리거나 또는 항로의 경계를 알리기 위하여 해상의 고정위치에 뛰워놓은 구조물로서 등화가 설치된 것을 등부표, 등화가 없는 것을 부표라 합니다.
